描述

粉體在我們?nèi)粘Ｉ詈凸まr(nóng)業(yè)生產(chǎn)中的應(yīng)用非常廣泛。如金屬、面粉、水泥、塑料、造紙、橡膠、陶瓷、藥品等等。在不同的應(yīng)用領(lǐng)域中，對(duì)粉體特性的要求是各不相同的。以金屬粉末說(shuō)明：

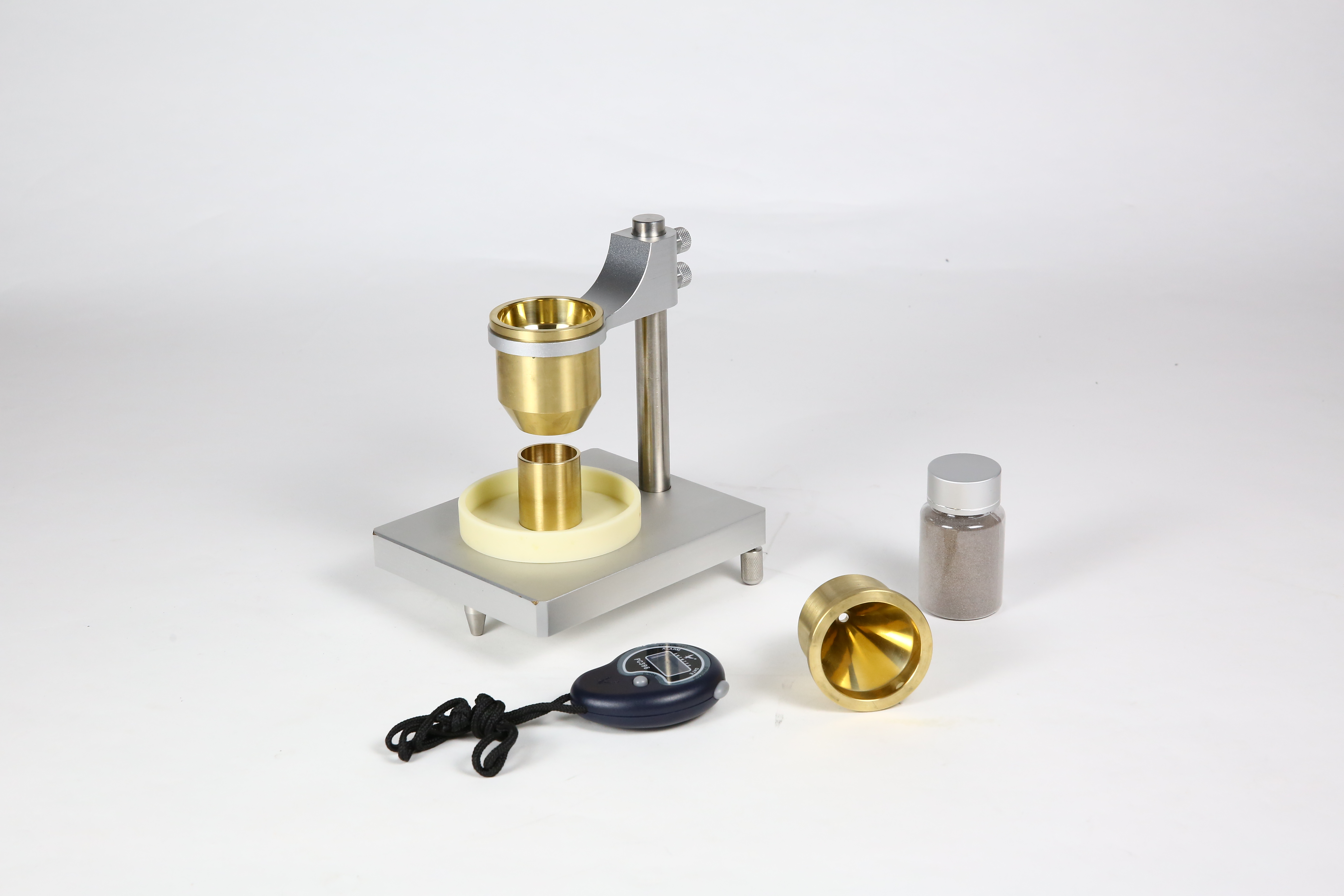

Hall金屬粉末流動(dòng)度?Flow Rate of Metal Powder

根據(jù)ASTM B213. JISZ 2502. GB/T 1482. ISO4490 ?為標(biāo)準(zhǔn)

理論基礎(chǔ)：：

1、粉末流動(dòng)度的量測(cè)方式和粉末于充填模穴之流動(dòng)之特性相似，它影響生產(chǎn)速

率和壓縮零件的均一性。

2、當(dāng)內(nèi)部顆粒摩擦增加時(shí)，其流動(dòng)度將降低。

3、粉末的濕度和水分含量將影響流動(dòng)度。

4、此測(cè)試使用于粉末制造工廠和零件生產(chǎn)工廠。

5、微細(xì)粉末、潮濕的粉末不可量測(cè)。

所需配備：

1、馬表：0.1秒

2、中國(guó)金鋼砂粒度<106μm ?50g*5次—-校正用—–每六個(gè)月校正一次

3、天平：50g ??0.1g

4、烘箱：102℃~107℃

5、連續(xù)做5 次,每次不可超過(guò)0.4秒

6、漏斗角度：60°、漏斗小孔：?ψ2.5mm

7、粉收集容器

8、補(bǔ)正系數(shù)：40.0/標(biāo)準(zhǔn)試料的流速平均值。

9、流動(dòng)度=連續(xù)測(cè)三次所得之平均值×補(bǔ)正系數(shù)。以S/50g表示。

10、若流動(dòng)度增加到57.0秒時(shí)?表示漏斗孔太大需更換。

為何需要補(bǔ)正系數(shù)?

由于流動(dòng)度計(jì)器表面的粗度將造成流速改變的因素，所以根據(jù)經(jīng)驗(yàn)而家以補(bǔ)正。

中國(guó)金鋼砂標(biāo)準(zhǔn)試料的流速為(40±0.5)/50g???sk-1002配的流速為(60±0.5)/50g

金屬粉末外觀密度和流動(dòng)度測(cè)定參考表

金屬粉末外觀密度(非自由流動(dòng)的金屬粉末)

根據(jù)ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標(biāo)準(zhǔn)

理論基礎(chǔ)：在已知容積的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測(cè)試提供粉末物理特性評(píng)定的準(zhǔn)繩。

2、外觀密度的測(cè)定是相似于當(dāng)零件制造時(shí)，粉末填充到模穴的固定容積之粉末重量的相互關(guān)系。此關(guān)系的程度是介于此測(cè)量結(jié)果和粉末的質(zhì)量在每次個(gè)別應(yīng)用變化之間。

所需配備：

1、密度杯：內(nèi)徑28mm?最新標(biāo)準(zhǔn)?內(nèi)徑為30?mm 可選擇 容積πd2h/4=25 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、?一條直徑2.5mm長(zhǎng)150mm的線

5、漏斗角度：60°、漏斗小孔：ψ5±?0.08mm

6、外觀密度：M/V=g/cm3

7、沒有磁性的刮刀，抹平溢出的粉末

8、密度取到0.01g/cm3的精度

金屬粉末外觀密度(自由流動(dòng)的金屬粉末)

根據(jù)ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標(biāo)準(zhǔn)

理論基礎(chǔ)：在已知容績(jī)的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測(cè)試提供粉末物理特性評(píng)定的準(zhǔn)繩。

2、外觀密度的測(cè)定是相似于當(dāng)零件制造時(shí)，粉末填充到模穴的固定容積之粉末重量的相互關(guān)系。此關(guān)系的程度是介于此測(cè)量結(jié)果和粉末的質(zhì)量在每次個(gè)別應(yīng)用變化之間。

所需配備：

1、密度杯：外徑28mm ?容積πd2h/4=25±?0.03 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、漏斗角度：60°、漏斗小孔：ψ2.5±?0.08mm

5、外觀密度：M/V=g/cm3

6、沒有磁性的刮刀，抹平溢出的粉末

7、密度取到0.01g/cm3的精度

注意：測(cè)試樣品會(huì)受到溫度、水分、油、硬脂酸、硬脂酸鹽、蠟而改變其粉末的特性。
